タイトル:停止機能付きプロ仕様ペダルミキサー
SISTEMA
HACCP国際規格
D.L.n 155/97
Dir.CEE 93/43
◆流し台取付用 停止機能付ペダルミキサー◆

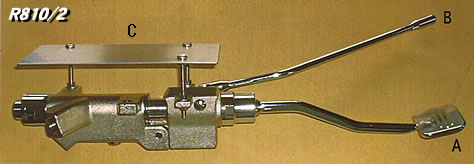

型式:R810/2
このペダルミキサーは流し台取付専用に作られております。 Aのペダルを踏むと最初は水から出ます。深く踏むと温水が混合されます。
最後まで踏むと温水のみが給湯しつづけます。 止めるときはBを軽く踏むとAのペダルが戻り、混合水が止まります。
R810/2

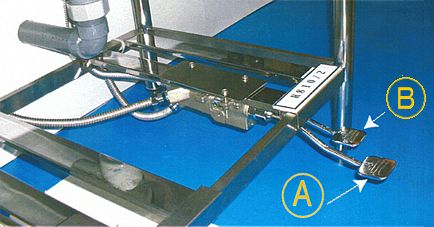

■設置例
設置例
※奥に取付ける事でペダルの突起部分は少なくできます。
スノコ及びフレームに取付タイプですので床の清掃も支障なくご使用いただけます。
既存の流し台にもお取付け出来るように、オプションにてCの挟み込みプレートもご用意しております。

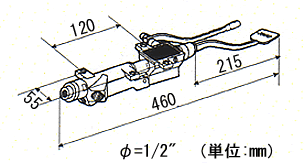

■寸法図
寸法図




赤い制御レバーの動きはゲージ付きで、押すと最初に冷水が出て、次に温水と冷水を混合して最後に温水を給湯します。足をペダルよりはずしますと、制御レバーは必要な位置にとどまり水は出っぱなしになります。
給水を自動的に止めるには、右側の解除レバーを使用します。両方のモデルには組込み流量制御装置とウォーター・ハンマーを防止するために、(特許)装置が組み込んであります。

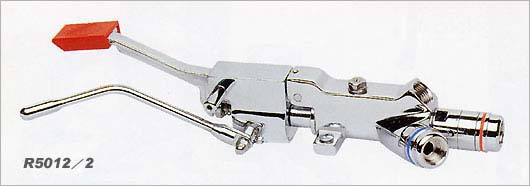

R5012/2
R5012/2 は組込み逆止弁を備えた瞬間ガス湯沸かし器用として設計されています。

    (2003.1.29)
