本装置は飽和蒸気を熱源とし、ステンレス製多管式熱交換器で水を間接加熱し、温水を供給する装置です。いずれの機種も圧力容器規則外品としてご利用いただくために開発されました。 温水温度を一定にするため、装置内の温調弁センサーおよび蒸気入り口側の温調弁にて、たえず蒸気量を比例制御しております。 温水使用量の変動が大きい場合でも、特別に本装置用に開発されたヘッダーの機能により、温水温度が変化しにくい機構が可能になり、しかも50dB程度という低騒音設計になっています。 また万一、温調弁もしくはセンサーが作動不良になった場合にも、蒸気の流入をストップする安全機構になっております。装置の起動、停止は操作盤でどなたでも簡単に出来ます。操作盤の遠隔発停端子付きに接続して遠隔操作が可能です。温水循環ラインには密閉膨張タンクを組み込んであります。 この他に制御システムとして、別途Ｐ・Ｉ・Ｄ制御による仕様とMAX93℃の高温水仕様EX-CMPHシリーズの機種や循環ラインのない既存設備の改修等に対応出来る機種等、ご要望により各機種を用意しております。

EX-80S-CMP-ME

---

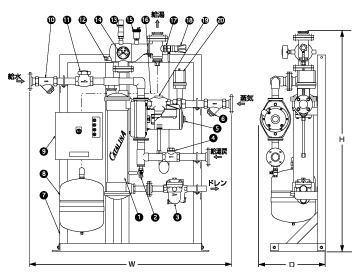

名　　　　　称 熱交換器 逆止弁 排水弁 高温感知サーモ スチームトラップ 安全弁 逆止弁 水高温度計 循環ポンプ 空気抜き弁 Y型ストレーナー フレキパイプ 架台 センサー保護管 密閉膨張タンク 温調弁センサー 操作盤 自律式温調弁 Y型ストレーナー 電動二方弁 ●特別仕様 1.高温水仕様 2.大容量仕様 3.オールステンレス仕様 4.遠隔操作仕様 5.ボックス収納仕様 6.各種防爆仕様 7.その他

●仕様 （最高使用圧力：0.5MPa）

型　式 EX-25S- CMP-ME EX-40S- CMP-ME-VUL EX-60S- CMP-ME-VUL EX-80S- CMP-ME-VUL EX-100S- CMP-ME-VUL 蒸　気　圧　力 0.3MPa 0.3MPa 0.25MPa 0.2MPa 0.15MPa 蒸気消費料量 150kg/hr 240kg/hr 350kg/hr 485kg/hr 675kg/hr 給　　湯　　量 （昇温巾50℃） 25/min 40/min 60/min 83/min 115/min 熱　交　換　量 75,000kcal/hr （87KW） 120,000kcal/hr （140KW） 180,000kcal/hr （209KW） 250,000kcal/hr （290KW） 350,000kcal/hr （407KW） 電　　　源 電　　　流 AC100V 1.2A AC100V 5.5A AC100V 5.5A AC100V 5.5A AC100V 5.5A 寸　　　法 W／1000mm D／350mm H／1,390mm W／1050mm D／400mm H／1,330mm W／1300mm D／420mm H／1,400mm W／1350mm D／430mm H／1,400mm W／1,400mm D／500mm H／1,360mm 配管サイズ 給湯／25A 給水／20A 給湯戻り／20A 蒸気／20A ドレン／15A 給湯／25A 給水／25A 給湯戻り／20A 蒸気／25A ドレン／20A 給湯／32A 給水／32A 給湯戻り／32A 蒸気／32A ドレン／25A 給湯／40A 給水／40A 給湯戻り／32A 蒸気／40A ドレン／25A 給湯／50A 給水／50A 給湯戻り／32A 蒸気／50A ドレン／25A

※EX-80S、EX-100Sについては圧力容器規則外品として使用圧力に制限があります。 ※当型式仕様は予告なく変更する場合があります。 ※梱包費、運送費は価格に含まれておりません。
