（温水管理機器 　 シリーズ）

強制シャワー（雨垂れ防止）システム

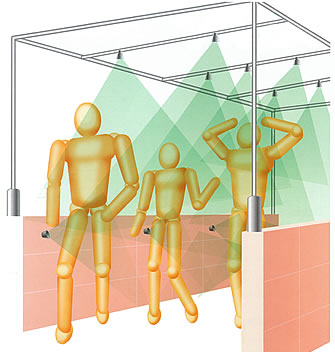

◆模式図◆	◆設置例◆
	天井/サイドのシャワーの止水時に雨垂れを防止する強制シャワーです ● 学校用プールの強制シャワーやスポーツ施設の自動強制シャワー・システム（１方向および両方向） ● 温調機能および安全装置を備えた天井シャワー用とサイドシャワー用システム。 ● 冬期の死水対策を解消するオートマチック・ドレーンバルブシステム。 ● この他にも、各種の現場の要求にお答え出来るシステムをいろいろ取り揃えております。

---

安全・節水を考えた強制シャワー ・ランスルーシャワーユニット・

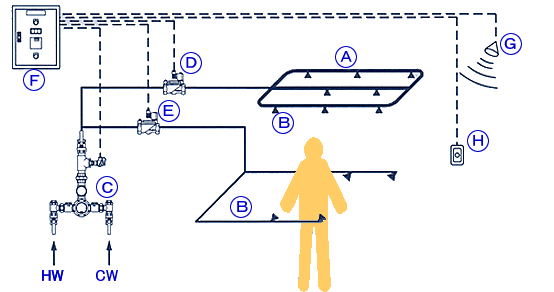

◆ランスルーシャワーシステム図◆
記号 名　　　称 記号 名　　　称 Ａ トップシャワーヘッダー Ｅ サイドシャワー弁 Ｂ シャワーヘッド Ｆ 全自動制御盤 Ｃ サーモミキシングバルブ Ｇ シャワーセンサー Ｄ トップシャワー弁 Ｈ 押しボタンスイッチ□	※ 設置場所に合わせあらゆる形状を設計・製作致します。 ※ 温水管理からシャワーニングまで一括安心設計です。 ※ 標準仕様以外にも特殊ヘッド等オプション類も充実しております。 ※ その他、プール・浴場設備等についてお気軽にご相談下さい。
◆パーツ図◆（一部） ◆Ａ トップシャワーヘッダー （天吊りタイプ） ◆◆Ｂ シャワーヘッド◆ ◆◆Ｇ シャワーセンサー◆

(2001.7.22)
