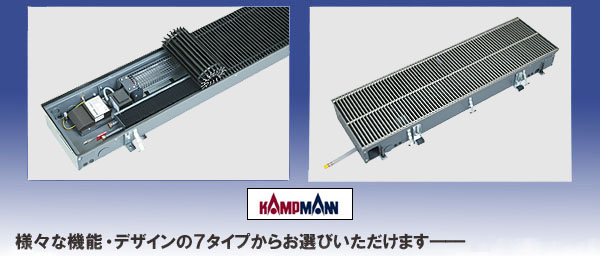

フロアーダクト空調

型式:QE
[相互対流ファン付フロアーダクト暖房]

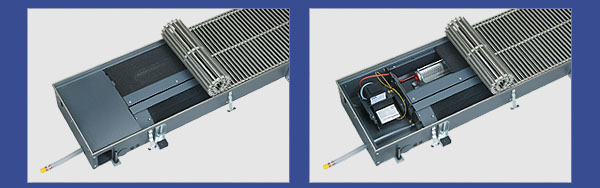

温水配管のないエリア、または使えないエリアに最適な電気ヒーターを搭載。相互対流ファンがダクトの全長に沿って稼動し、スピーディーな立ち上がりと高い放熱能力を誇ります。

■暖房能カ：640-1663W

●定格 AC200V 0.83kw ・ 1.24kw ・ 1.67kwポイント
●高い暖房能力
●ファンスピードに対し放熱能力もすばやく追従
●不適切な操作や誤作動に対しては、すぐに電気ヒーターの電源が切れ、オーバーヒートを防止
●温水配管のないエリアに設置可能

型式：NK／NKV
[自然対流式フロアーダクト暖房]

深さ92mmのスリムなラインのダクトヒーターです。窓ガラスに沿って長めに設置し補助暖房機として使用するのが理想的です。
■暖房能カ

：108-3673W

●冷気のふるい分けを行い暖房効率を高める
●窓の結露を防止
●補助暖房機としての使用が理想的
●非標準サイズ(深さ120・150・200mm)と各種幅(NKV型)としても利用可能

型式：QK
[相互対流ファン付フロアーダクト暖房]

相互対流ファンがダクトの全長に沿って稼動。ファン通常速度時はもちろん、ファン低速時にも高温出力を発揮します。稼動音が低く、静かな環境でもお使いになれます。
■暖房能カ

：236-6298W

●スピーディな立ち上がり
●冷気のふるい分けも行い暖房効率を高める
●補助暖房機又はメイン暖房機として使用可
詳細はこちら>>

型式：CV [クリーン式フロアーダクト暖房]

装置そのものとグリル(鉄格子状網)が一体化、空間をシャープに見せるデザインです。グリル及び放熟エレメント部分が蝶番式になっているので、簡単に上げることができ、隅々まで掃除することができます。
■暖房能カ

：256-1472W

●素早く簡単に掃除できる(衛生管理の厳重な環境に最適)
●幅広いサイズをご用意
●補助暖房機としての便用が理想的

	[床下トレンチ用暖房]

◆亜鉛メッキの鋼製対流装置付
◆受注生産品　◆即設置可
高さのある窓ガラスがはめられた箇所への設置が理想的な高出力のメイン暖房設備です。設備内のＳ型ブラケットと気流誘導壁は、最も理想的な設置と加熱出力が発揮されるように、数年かけて開発されました。
■暖房能カ

：133-11891W

●メイン暖房機としての使用が理想的
●冷気のふるい分けも行い暖房効率を高める
●溝の幅…205～705mmの間で生産可
●溝の高さ…200～600mmの間で生産可

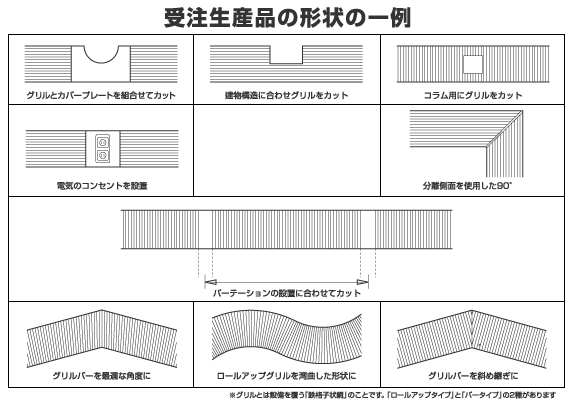

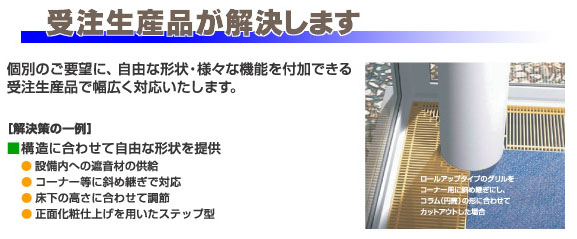

型式 [QE／NK／NKV／QK] には、３種類の標準幅と様々な長さをご用意しています。また、受注生産品は、ご要望に合わせて様々な長さに設計できます。

型式：HK　[相互対流ファン付冷房／暖房]

非常に小さな稼動音で、部屋の隅々までハイレベルの冷房と暖房が行えます。分離ジェット機能で、吸引する空気と排出する空気が混ざり合うのを防止し、効率性を高めます。
■暖房能力

：2248～6718W
■冷房能力

：643～2131W

●暖房と冷房の両用
●空気を洗浄するエアフィルター
●排出する空気の方向が調節できる角度付き対流装置
●装置内の結露排水機能付
詳細はこちら>>

型式：QL　[換気設備の代替設備]

暖房と換気を組み合わせて提供します。サイズの大きい放熱口は低い乱れの空気の供給が目立たないことを保証しています。
■暖房能カ

：381-769W

●暖房と換気の理想的な組み合わせ
●0.3m/秒以下の快適な気流速度
●補助暖房機としての使用が理想的

これら全てのダクトと床下トレンチは、内部装置が表面のグリル(鉄格子状網)下に、ほぼ隠れるよう黒鉛グレーで塗装されています。
また、それぞれの設備で、グリルの「ロールアップタイプ・バータイプ」の選択をすることができます。

	LPHW75/65℃,tLでの暖房能力＝20℃
	LPHW75/65℃,tLでの暖房能力＝20℃ファンスピード(50％)中で
	LPHW75/65℃,tLでの暖房能力＝20℃ファンスピード(80％)中で
	LPCW8/14℃,tLでの冷却能カ＝26℃、rel.F＝50％、ファンスピード中で
