SISTEMA
HACCP国際規格
D.L.n 155/97
Dir.CEE 93/43

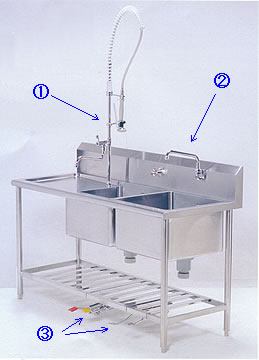

HACCP対応器具 をシンクに設置した例図です。

丸数字2 丸数字3 の機器の詳細については、各機器の説明ページをご覧下さい。
シンクでの作業内容や使用の条件により、各種の器具を用意してあります。
既設シンクへの後付け設置もできますので、ご検討の際はカタリナにご相談下さい。


シンク設置例
丸数字1






型式 800 06/1
前洗いセット:写真
吐水口 = 32/分
前洗いセット:寸法図
型式 800/1000
前洗いセット:シャワー
シャワー流量 = 16/分(0.3MPa)

ペダル設置例図
ペダル設置例図1
ペダル設置例図2
丸数字2 エコノマイザー付
 耐破損型吐水口
丸数字3 フットペダル
耐破損型吐水口
R591
フットペダル

R810/2
左の長いペダルを踏むと最初は水から徐々に温水とミキシングされて所定の温度で供給されます。
右の短いペダルを踏めば止まります。

丸数字3 のフットペダルについて設置例では停止機能付きプロ仕様ペダルミキサーを取り付けてありますが、他の型式のペダルミキサーなども取りつけ可能です。
詳細についてはお問い合わせ下さい。

    (2002.2.10)
